Зачем нужен коллектор и почему ошибку в нем уже не исправить
Коллектор (гребенка) делит поток теплоносителя от котла на отдельные петли теплого пола и задает расход в каждой из них. Петли почти никогда не бывают одинаковой длины: короткая создает меньшее сопротивление и забирает большую долю потока, а длинная в это время остается чуть теплой. Расходомеры на подающей гребенке существуют ровно для того, чтобы выровнять это вручную — по литрам в минуту, а не на глаз.
Цена ошибки здесь не косметическая. Трубы контуров залиты стяжкой, поэтому добавить тринадцатый выход к двенадцативыходной гребенке после бетонных работ невозможно: придется вскрывать пол. Количество выходов и комплектацию считают до заливки, а не после.
Количество выходов — параметр, который считают первым
Правило одно: один контур, который вы хотите регулировать отдельно, равен одному выходу. В наличии гребенки Thermo Alliance на 8, 9, 10, 11 и 12 контуров — это диапазон под частный дом или большую квартиру, где пол закрывает несколько этажей либо крыло из нескольких комнат.
Соблазн сэкономить один выход и посадить две комнаты на общую петлю оборачивается постоянной проблемой: общий расходомер и общий сервопривод означают, что детская и санузел навсегда получат одну температуру. Практичный запас — один свободный выход под будущий контур гардеробной или лоджии, докупить его потом никак.
Выходы разнесены по осям на 50 мм во всех моделях — по этому шагу считают ширину монтажного шкафа. Вес брутто гребенок укладывается в 4,95–7,21 кг, так что любая позиция едет обычной посылкой.
Forte или Standart: разница в комплектации, а не в металле
Самое полезное сравнение — две двенадцативыходные модели, потому что металл у них одинаковый: латунь с никелевым покрытием, 4 бар, 95 °C, шаг 50 мм. Отличий три.
- Евроконусы. Контур присоединяется к выходу 3/4" с наружной резьбой через евроконус. У серии Forte их в комплекте нет — для гребенки на 12 контуров это 12 отдельных фитингов под диаметр вашей трубы, которые надо заказывать дополнительно. Модель Standart TAS235W12E везет их в коробке.
- Диапазон расходомеров. Forte регулирует 0–6 л/мин, Standart — 0,5–5 л/мин. Если в проекте есть длинный контур с расчетным расходом больше 5 л/мин, шкала Standart закончится раньше, чем нужно.
- Гарантия. 24 месяца на серию Forte против 22 месяцев на Standart.
Отсюда и формулировка выбора: нужна коробка «под ключ» на стандартные расходы — Standart, 11 271 грн; нужен более широкий диапазон балансировки либо евроконусы уже куплены под свою трубу — Forte, 15 309 грн.
Рабочие пределы и присоединительные размеры
Все шесть позиций выполнены из латуни с никелевым покрытием. Предельная рабочая температура — 95 °C, предельно допустимое давление — 4 бар. Рабочий режим самого пола укладывается в 25–53 °C в зависимости от модели, то есть гребенка работает далеко от своего температурного потолка. А вот давление стоит сверить с реальным в вашей системе: 4 бар — это максимум, а не рекомендованное значение.
В характеристиках всех шести моделей указан материал корпуса — латунь, и покрытие — никель. Это паспортные данные, которыми гребёнки этой серии и отличаются от бюджетных решений; более детальные требования к условиям эксплуатации смотрите в карточке конкретной модели.
Подключение к котловой части — 1" с внутренней резьбой, каждый контур — 3/4" с наружной. На обратной гребенке стоит резьба 30×1,5 под сервоприводы, поэтому комнатные терморегуляторы подключаются без переходников, но сами приводы в комплект не входят.
Обратите внимание: вход 1" одинаков и у восьмивыходной, и у двенадцативыходной модели. Значит, размер подводки от котла не является переменной выбора — обвязка узла будет одной и той же, какую бы позицию вы ни взяли, а трубу к коллектору подбирают один раз. Меняется только количество выходов 3/4", между которыми этот поток делится: чем больше контуров, тем меньше расчетный расход на каждый и тем аккуратнее приходится выставлять расходомеры.
Важное для планирования узла: байпаса и насоса в этих гребенках нет. Насосно-смесительную группу подбирают отдельно, так как котел подает теплоноситель горячее, чем нужно стяжке.
Модели в наличии
| Модель | Контуров | Расходомеры, л/мин | Евроконусы | Гарантия | Цена |

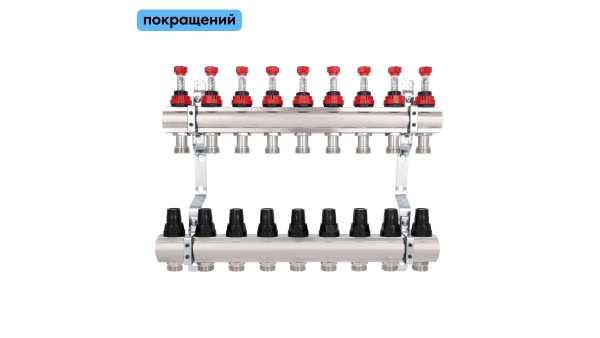

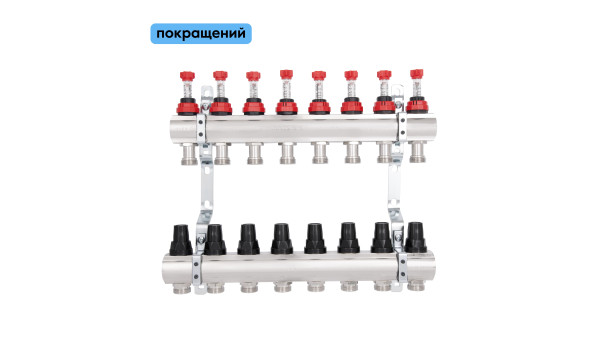

| Forte SF001W8 | 8 | 0–6 | Нет | 24 месяца | 10 640 грн |
| Forte SF001W9 | 9 | 0–6 | Нет | 24 месяца | 11 509 грн |
| Forte SF001W10 | 10 | 0–6 | Нет | 24 месяца | 13 138 грн |
| Forte SF001W11 | 11 | 0–6 | Нет | 24 месяца | 14 441 грн |
| Forte SF001W12 | 12 | 0–6 | Нет | 24 месяца | 15 309 грн |

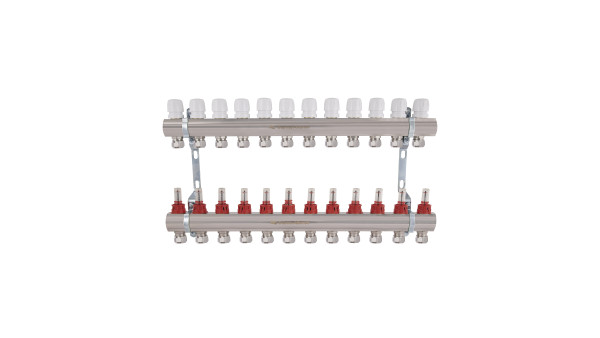

| Standart TAS235W12E | 12 | 0,5–5 | Да | 22 месяца | 11 271 грн |
Все шесть — латунь, никель, подключение 1", контур 3/4", 4 бар, 95 °C, резьба сервоприводов 30×1,5.
Как выбрать за пять шагов
- Посчитайте контуры по плану пола: каждая зона, которую регулируете отдельным термостатом, — отдельный выход.
- Добавьте один выход запаса и посмотрите, в какую позицию вы попали: 8, 9, 10, 11 или 12 контуров.
- Сверьте давление в системе с предельными 4 бар и температуру подачи — рабочий режим пола в пределах 25–53 °C в зависимости от модели, а потолок материала 95 °C.
- Проверьте расчетный расход самого длинного контура: больше 5 л/мин — берите Forte с диапазоном 0–6 л/мин.
- Закройте вопрос евроконусов: либо Standart TAS235W12E с ними в комплекте, либо Forte плюс отдельные фитинги под диаметр вашей трубы. Резьба 30×1,5 под сервоприводы готова в любом варианте.
Итог
Ассортимент закрывает диапазон 8–12 контуров одинаковым по качеству металлом — латунью с никелем на 4 бар и 95 °C. Реально вы выбираете две вещи: количество выходов, которое после стяжки не изменить, и комплектацию. Двенадцативыходная пара показывает это нагляднее всего: Forte SF001W12 дает более широкую шкалу балансировки 0–6 л/мин и 24 месяца гарантии, Standart TAS235W12E — готовый комплект с евроконусами. Насосно-смесительный узел и сервоприводы в этих позициях не предусмотрены, закладывайте их в смету отдельно.
Заказ и консультация: 096 181 28 90, доставка Новой Почтой, от 2500 грн бесплатно.
