Що робить колектор і чому помилку в ньому вже не виправити
Колектор (гребінка) ділить потік теплоносія від котла на окремі петлі теплої підлоги та задає витрату в кожній з них. Петлі майже ніколи не бувають однакової довжини: коротка чинить менший опір і забирає на себе більшу частку потоку, а довга при цьому залишається ледь теплою. Витратоміри на подавальній гребінці існують саме для того, щоб це вирівняти вручну — по літрах на хвилину, а не «на око».
Ціна помилки тут не косметична. Труби контурів залиті стяжкою, тому додати тринадцятий вихід до дванадцятивихідної гребінки після бетонних робіт неможливо: доведеться розбивати підлогу. Кількість виходів і комплектацію рахують до заливання, а не після.
Кількість виходів — параметр, який рахують першим
Правило одне: один контур, який ви хочете регулювати окремо, дорівнює одному виходу. У наявності гребінки Thermo Alliance на 8, 9, 10, 11 і 12 контурів — це діапазон під приватний будинок або велику квартиру, де підлога закриває кілька поверхів або крило з кількох кімнат.
Спокуса зекономити один вихід і посадити дві кімнати на одну петлю обертається постійною проблемою: спільний витратомір і спільний сервопривід означають, що дитяча та санвузол назавжди отримають однакову температуру. Практичний запас — один вільний вихід під майбутній контур гардеробної чи лоджії, бо докупити його потім ніяк.
Виходи рознесені по осях на 50 мм в усіх моделях — за цим кроком рахують ширину монтажної шафи. Вага брутто гребінок у діапазоні 4,95–7,21 кг, тож усі позиції їдуть як звичайна посилка.
Forte чи Standart: різниця в комплектації, а не в металі
Найкорисніше порівняння — дві дванадцятивихідні моделі, бо метал у них однаковий: латунь з нікелевим покриттям, 4 бар, 95 °C, крок 50 мм. Відрізняються вони трьома речами.
- Євроконуси. Контур приєднується до виходу 3/4" із зовнішньою різьбою через євроконус. У серії Forte їх у комплекті немає — для гребінки на 12 контурів це 12 окремих фітингів під діаметр вашої труби, які треба замовити додатково. Модель Standart TAS235W12E везе їх у коробці.
- Діапазон витратомірів. Forte регулює 0–6 л/хв, Standart — 0,5–5 л/хв. Якщо в проєкті є довгий контур із розрахунковою витратою понад 5 л/хв, шкала Standart закінчиться раніше, ніж потрібно.
- Гарантія. 24 місяці на серію Forte проти 22 місяців на Standart.
Тому вибір формулюється так: потрібна коробка «під ключ» на стандартні витрати — Standart, 11 567 грн; потрібен ширший діапазон балансування або євроконуси ви вже придбали під свою трубу — Forte, 15 712 грн.
Робочі межі та приєднувальні розміри
Усі шість позицій виконані з латуні з нікелевим покриттям. Гранична робоча температура — 95 °C, гранично допустимий тиск — 4 бар. Робочий режим самої підлоги вкладається в 25–53 °C залежно від моделі, тобто гребінка працює далеко від своєї температурної стелі, а от тиск варто звірити з реальним у вашій системі: 4 бар — це максимум, а не рекомендований показник.
У характеристиках усіх шести моделей вказано матеріал корпусу — латунь, і покриття — нікель. Це паспортні дані, за якими гребінки цієї серії й відрізняються від бюджетних рішень; докладніші вимоги до умов експлуатації дивіться в картці конкретної моделі.
Підключення до котлової частини — 1" із внутрішньою різьбою, кожен контур — 3/4" із зовнішньою. На зворотній гребінці стоїть різьба 30×1,5 під сервоприводи, тож кімнатні терморегулятори підключаються без перехідників, але самі приводи в комплект не входять.
Зверніть увагу: вхід 1" однаковий і у восьмивихідної, і у дванадцятивихідної моделі. Тобто розмір підведення від котла не є змінною вибору — обв'язка вузла буде однаковою незалежно від того, яку позицію ви візьмете, а трубу до колектора підбирають один раз. Змінюється тільки кількість виходів 3/4", між якими цей самий потік розділяється: чим більше контурів, тим менша розрахункова витрата на кожен, і тим уважніше доводиться виставляти витратоміри.
Важливо для планування вузла: байпаса й насоса в цих гребінках немає. Насосно-змішувальну групу підбирають окремо, бо котел подає теплоносій гарячішим, ніж потрібно стяжці.
Моделі в наявності
| Модель | Контурів | Витратоміри, л/хв | Євроконуси | Гарантія | Ціна |

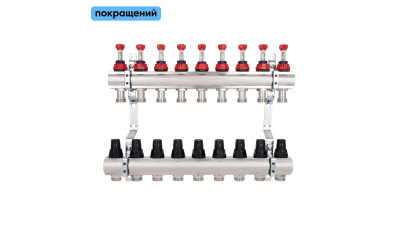

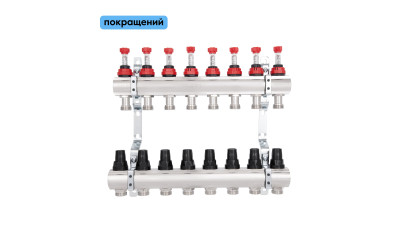

| Forte SF001W8 | 8 | 0–6 | Ні | 24 місяці | 10 920 грн |

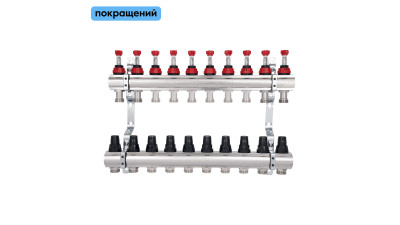

| Forte SF001W9 | 9 | 0–6 | Ні | 24 місяці | 11 812 грн |

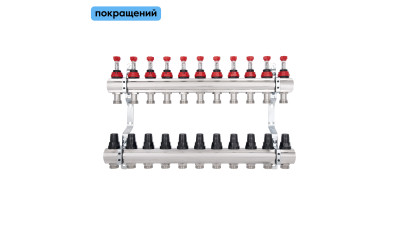

| Forte SF001W10 | 10 | 0–6 | Ні | 24 місяці | 13 483 грн |
| Forte SF001W11 | 11 | 0–6 | Ні | 24 місяці | 14 821 грн |

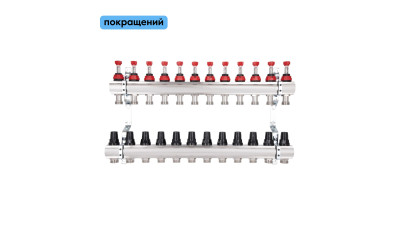

| Forte SF001W12 | 12 | 0–6 | Ні | 24 місяці | 15 712 грн |
| Standart TAS235W12E | 12 | 0,5–5 | Так | 22 місяці | 11 567 грн |
Усі шість — латунь, нікель, підключення 1", контур 3/4", 4 бар, 95 °C, різьба сервоприводів 30×1,5.
Як обрати за п'ять кроків
- Порахуйте контури за планом підлоги: кожна зона, яку регулюєте окремим термостатом, — окремий вихід.
- Додайте один вихід запасу і подивіться, у яку позицію ви потрапили: 8, 9, 10, 11 чи 12 контурів.
- Звірте тиск у системі з граничними 4 бар і температуру подачі — робочий режим підлоги в межах 25–53 °C залежно від моделі, а стеля матеріалу 95 °C.
- Перевірте розрахункову витрату найдовшого контуру: понад 5 л/хв — беріть Forte з діапазоном 0–6 л/хв.
- Вирішіть питання євроконусів: або Standart TAS235W12E з ними в комплекті, або Forte плюс окремі фітинги під діаметр вашої труби. Під сервоприводи різьба 30×1,5 готова в будь-якому варіанті.
Підсумок
Асортимент закриває діапазон 8–12 контурів однаковим за якістю металом — латунню з нікелем на 4 бар і 95 °C. Реально ви обираєте дві речі: кількість виходів, яку після стяжки не змінити, і комплектацію. Дванадцятивихідна пара показує це найчіткіше: Forte SF001W12 дає ширшу шкалу балансування 0–6 л/хв і 24 місяці гарантії, Standart TAS235W12E — готовий комплект з євроконусами. Насосно-змішувальний вузол і сервоприводи в цих позиціях не передбачені, тож закладайте їх у кошторис окремо.
