Крок укладання — відстань між сусідніми петлями труби в стяжці. Він визначає, скільки тепла віддасть контур і скільки труби піде на кімнату. Помилку виправити неможливо: труба залита в бетон. Тому крок обирають до купівлі — від нього залежить, яку бухту брати.
Скільки труби йде на квадратний метр
Витрата рахується просто: поділіть один метр на крок. Крок 10 см — 10 погонних метрів труби на 1 м², крок 20 см — удвічі менше. Ось як це виглядає на бухтах із каталогу:
| Крок | Труби на 1 м² | Бухта 320 м покриє | Бухта 600 м покриє |
|---|---|---|---|
| 10 см | 10 м | ≈ 32 м² | ≈ 60 м² |
| 15 см | 6,7 м | ≈ 48 м² | ≈ 90 м² |
| 20 см | 5 м | ≈ 64 м² | ≈ 120 м² |
| 25 см | 4 м | ≈ 80 м² | ≈ 150 м² |
Цифри без урахування підводки від колектора до кімнати — її додають окремо. Але вже видно головне: зміна кроку з 15 на 10 см збільшує витрату труби в півтора раза. На площі 60 м² це різниця між однією бухтою на 600 м і двома на 320 м.
Яку бухту брати під свою площу
У каталозі та сама труба 16×2 мм постачається двома довжинами, і вибір між ними — це не про ціну метра, а про кількість стиків. Кожен контур має бути з цілого шматка: зʼєднань у стяжці не роблять.
- 320 м — PEX-A EVOH Orange 16×2 (320 м) і PEX-A EVOH White 5 шарів (320 м). Для квартири або одного поверху невеликого будинку;
- 600 м — PEX-A EVOH Orange 16×2 (600 м) і PEX-A EVOH White 5 шарів (600 м). Коли контурів кілька й різати одну бухту вигідніше, ніж брати кілька коротких.
PEX-A чи PE-RT: що змінює вибір труби
Обидва типи підходять для теплої підлоги, але паспортні межі різні:
| Тип | Робоча t° | Макс. робоча t° | Тиск PN | Гарантія |
|---|---|---|---|---|
| PEX-A EVOH | 90 °C | 95 °C | 10 | 10 років |
| PE-RT EVOH | 70 °C | 80 °C | 8 | 10 років |

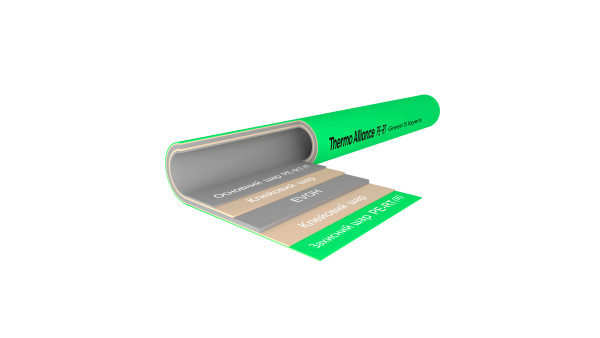

Для теплої підлоги, де подача рідко перевищує 45 °C, вистачає обох. Але якщо той самий контур колись можуть підключити на вищу температуру або система працює без змішувального вузла, запас PEX-A суттєвіший. PE-RT EVOH Green 5 шарів — варіант саме під низькотемпературний контур.
Кисневий бар'єр — не опція

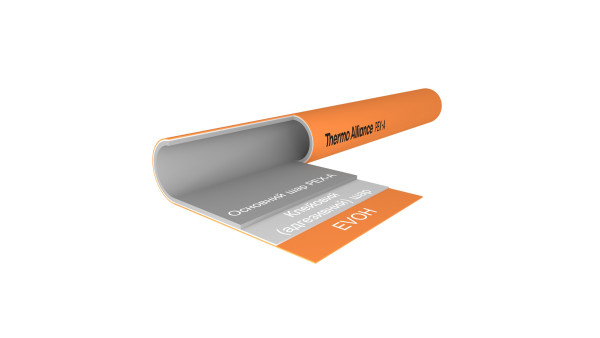

У характеристиках більшості труб каталогу стоїть «Кисневий бар'єр: Є» — це шар EVOH у структурі стінки. Без нього кисень проникає крізь пластик у теплоносій, а далі працює на сталевих деталях системи: насосі, котлі, фітингах. Для контуру, замурованого в стяжку на десятиліття, це той параметр, на якому не заощаджують. Труби серії White і Green — пʼятишарові, з EVOH у складі матеріалу.
Чому діаметр 16 мм, а не більший
Усі труби для теплої підлоги в каталозі — 16×2 мм із внутрішнім діаметром 12 мм. Для порівняння: металопластикова PEXAL 26×3 мм має внутрішній діаметр 20 мм і важить 0,25 кг на метр проти 0,087 кг у PEX-A. Труба більшого діаметра гірше згинається на малому кроці й вимагає товщої стяжки, тому в підлозі використовують 16 мм, а 26 мм — на магістралях і розводці.
Порядок розрахунку перед замовленням
- Порахуйте площу під укладання — без місць, де стоятимуть меблі без ніжок.
- Оберіть крок: 10 см уздовж зовнішніх стін і на кухні, 15 см у житлових кімнатах, 20 см у коридорах і підсобних приміщеннях.
- Помножте площу кожної зони на витрату з першої таблиці.
- Додайте довжину підводки від колектора до кожної кімнати (в обидва боки).
- Додайте 10% запасу і за отриманою сумою оберіть бухту 320 або 600 м.
Приклад. Кімната 20 м² із кроком 15 см — це 134 м труби. Плюс 8 м підводки і запас — близько 155 м. Одна бухта на 320 м закриває таку кімнату з великим залишком, який піде на другу.
Коротко
- Крок 10 см — уздовж холодних стін, більше тепла, але вдвічі більша витрата труби, ніж при 20 см.
- Крок 15 см — робочий варіант для житлових кімнат.
- Бухту обирайте за сумарною довжиною контурів: 320 м вистачає на квартиру, 600 м — коли контурів кілька.
- Кисневий бар'єр має бути в характеристиках — це захист металевих вузлів системи.
